中文简体Los paneles de control están llenos de cables. Relés. Contactores. Temporizadores. Bloques de terminales. Sin organización, es un desastre. un mazo de cables del relé pone orden en el caos. Agrupa los cables. Los dirige a los lugares correctos. Agiliza el montaje y facilita la resolución de problemas.
¡Qué Arnés de cableado de relé hace
Conecta relés, transformadores y otros componentes de control.
Un mazo de cables de relé es un haz de cables preensamblado. Un extremo se conecta a los enchufes del relé. El otro extremo se conecta a bloques de terminales, fuentes de alimentación u otros dispositivos. El arnés está construido según un diagrama de cableado específico. Todo está etiquetado. Todo está cortado a medida.
El arnés ahorra tiempo. El cuadrista agarra el arnés. Enchufan los conectores. Aseguran los cables. El panel está cableado. Sin adivinanzas. Sin cables de rastreo.
Reduce los errores de cableado.
Cuando conecta un panel con un cable a la vez, se producen errores. Un cable va al terminal equivocado. Hay una conexión suelta. Un mazo de cables de relé elimina la mayoría de esos errores. Los cables están preterminados. Los colores son consistentes. Las etiquetas son claras.
Qué entra en un mazo de cables de relé
los cables
Cada cable tiene un color y calibre específicos. Un mazo de cables de relé utiliza el cable correcto para cada circuito. Los circuitos de control utilizan cables de menor calibre. Los circuitos de energía utilizan cables de mayor calibre. El aislamiento está clasificado para el entorno del panel.
las terminales

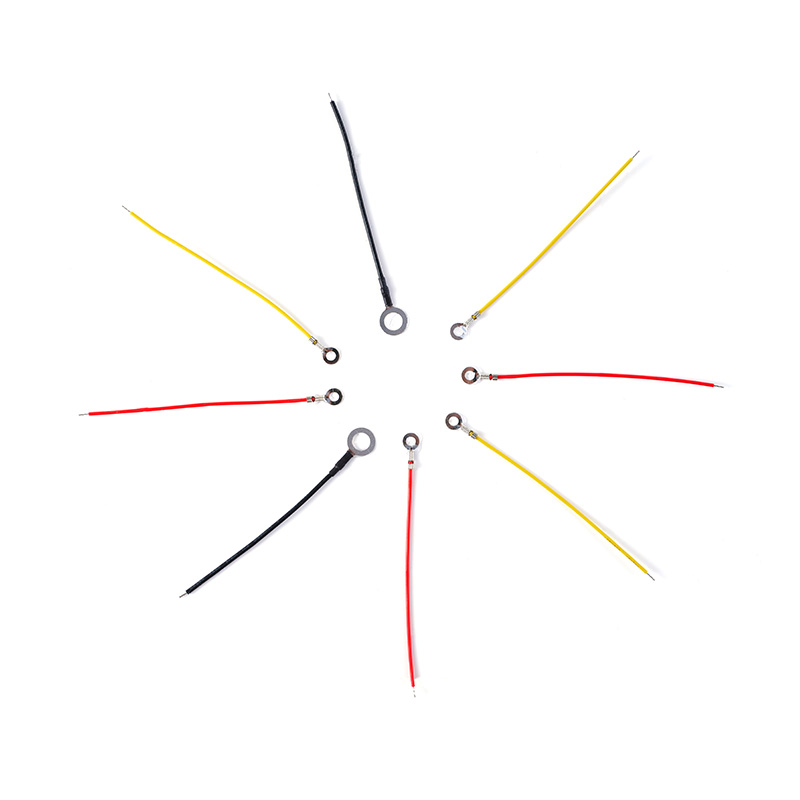

Los extremos de los cables están terminados con conectores. Terminales de pala. Terminales de anillo. Terminales de clavijas. Los terminales coinciden con los zócalos del relé y los bloques de terminales. Un mazo de cables de relé tiene el terminal adecuado para cada conexión.
el etiquetado
Cada cable está etiquetado. La etiqueta te dice a dónde va. Relé 1 bobina. Contacto del relé 1. Fuente de alimentación positiva. La etiqueta es clara. Sigue encendido. No se desvanece.
Esto es lo que incluye un arnés de relé típico:
- Cables cortados a medida, pelados y terminados
- Terminales adaptados a los componentes.
- Etiquetas en cada cable
- Atado para mantener los cables organizados.
Dónde se utilizan los arneses de cableado de relés
Paneles de control
Cada panel de control tiene relés. Un mazo de cables de relé conecta los relés al resto del sistema. El arnés organiza el cableado. El panel parece limpio. El panel funciona de forma fiable.
Cableado de la máquina
Las máquinas tienen relés en el armario de control. El arnés conecta los relés a los sensores y actuadores. El arnés pasa los cables a través del gabinete. Los mantiene alejados de las piezas móviles.
Distribución de energía
Los transformadores alimentan energía a relés y otros dispositivos. Un mazo de cables de relé conecta el transformador a los relés. El arnés maneja el voltaje y la corriente.
Qué buscar en un mazo de cables de relé
El calibre del cable
El cable debe transportar la corriente sin sobrecalentarse. Un mazo de cables de relé utiliza el calibre adecuado para cada circuito. Los circuitos de control suelen ser de 18 AWG. Los circuitos de alimentación pueden ser de 16 o 14 AWG.
La calidad del terminal
Los terminales deben engarzarse de forma segura. Un mal engarce crea resistencia. La resistencia crea calor. Un mazo de cables de relé con buenos terminales dura años.
el etiquetado
Las etiquetas son fundamentales. Un mazo de cables de relé sin etiquetas es solo un haz de cables. El técnico no puede rastrearlos. El panel es difícil de solucionar.
La agrupación
Los cables están agrupados. Ty-wraps, envolturas en espiral o fundas de nailon. Un mazo de cables de relé bien agrupado se mantiene organizado. No se convierte en un nido de ratas.
Esto es lo que caracteriza a un buen arnés:
- Calibre de cable correcto para cada circuito.
- Engarzados de terminales seguros
- Borrar etiquetas permanentes
- Paquete limpio
Por qué es importante la calidad
Un mal arnés causa problemas
Una conexión incorrecta. Un terminal suelto. Un cable roto. El panel no funciona. El solucionador de problemas pasa horas rastreando el problema. Un mazo de cables de relé construido según la impresión evita estos problemas.
Un buen arnés ahorra tiempo
El cuadrista instala el arnés rápidamente. Las conexiones son correctas. El panel pasa la prueba. Un mazo de cables de relé diseñado para el montaje acelera la producción.
Un buen arnés dura
Los cables no se rompen. Los terminales no se corroen. Las etiquetas no se desvanecen. Un mazo de cables de relé construido con materiales de calidad dura toda la vida útil del panel.
Un mazo de cables de relé es una pequeña parte de un panel de control. Pero hace una gran diferencia. Organiza el cableado. Acelera el montaje. Reduce los errores. Facilita la resolución de problemas. Elija un arnés construido con el cable correcto, los terminales correctos y etiquetas claras. Tus paneles funcionarán mejor. Tus clientes estarán más felices. Ese es el objetivo de un mazo de cables. Para hacer que los paneles de control sean confiables.
