Arnés de cables para electrodomésticos: la columna vertebral de la confiabilidad de los electrodomésticos

Abras una lavadora o un refrigerador y hay un lío de cables allí. Motores, sensores, tableros de control, elementos calefactores. Sin algo que organizara todo eso, la asamblea sería un desastre. ONU mazo de cables de electrodomésticos agrupa todo junto. Cables cortados a medida. terminales engarzados. Etiquetas pegadas para que sepas qué va y dónde. Los trabajadores de montaje no tienen que pensar en ello: simplemente conéctelo y listo.

Qué hacen realmente estos arneses

Ellos conectan todo

Cada componente de un electrodoméstico necesita energía. Algunos también necesitan señales. Un mazo de cables de electrodomésticos conecta el tablero de control al motor, el interruptor de la puerta, la válvula de agua y la bomba. Un paquete en lugar de un montón de cables sueltos.

Agilizan el montaje

Sin un arnés, alguien tiene que agarrar los cables individuales, pelarlos, engarzar los terminales, enrutarlos y enchufarlos. Lleva una eternidad. Viene listo un mazo de cables para electrodomésticos. Conéctelo. Sigue adelante. La diferencia es de minutos versus segundos por aparato.

¿Por qué molestarse con un arnés?

Más fácil de arreglar

Algo se rompe, el técnico de servicio tiene que descubrir qué está mal. Un mazo de cables para electrodomésticos lo hace más fácil. Los cables se agrupan según lo que hacen. Los códigos de color coinciden con el esquema. Las etiquetas le indican dónde va cada cable. No es necesario rastrear toda la máquina.

maneja la corriente

Diferentes circuitos necesitan diferentes tamaños de cables. Un mazo de cables para electrodomésticos utiliza cables más gruesos para elementos calefactores y motores. Cable más fino para controles. Aislamiento clasificado para la temperatura interior del aparato. Si se hace algo mal, las cosas se sobrecalentarán. Los buenos arneses lo hacen bien.

¿Qué hay en un arnés?

alambres

18 o 20 AWG para controles. 14 o 16 AWG para alimentación. El aislamiento es de PVC la mayor parte del tiempo. A veces silicona para altas temperaturas. El mazo de cables de un electrodomésticos no es el mismo de un electrodoméstico a otro. Los hornos necesitan alambre resistente al calor. Los frigoríficos no.

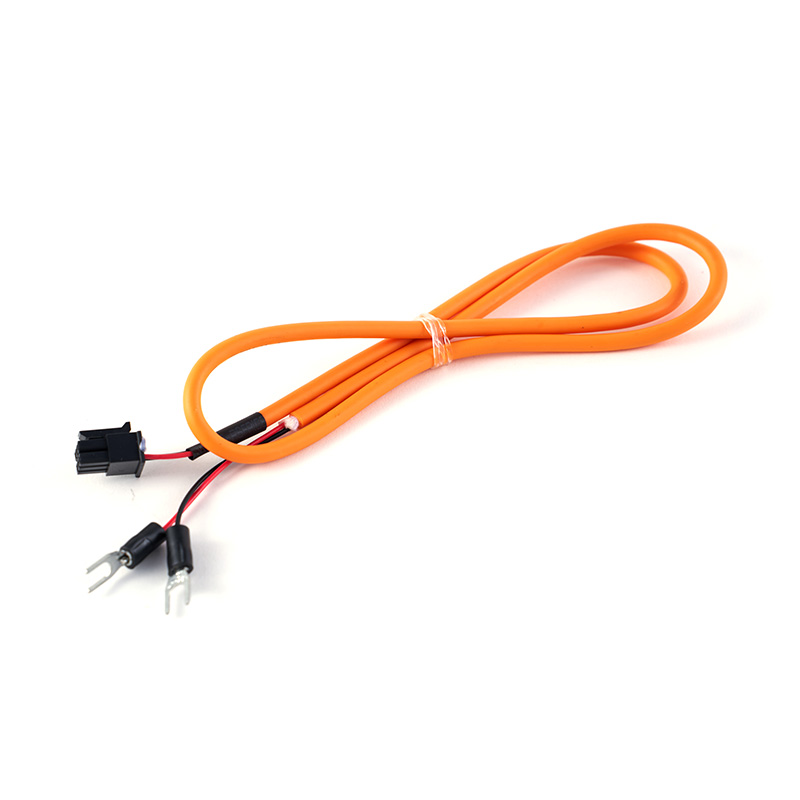

Terminales

Engarzado en los extremos. Espadas, anillos, alfileres. Cada uno coincide con el componente al que se conecta. Un mazo de cables de electrodomésticos tiene el terminal correcto en el cable correcto. No hay coincidencias. No suelto.

Bloques de conectores

Carcasas de plástico que mantienen unidos un montón de terminales. Se conecta al tablero de control. Se conecta al motor. El mazo de cables de un electrodomésticos utiliza conectores que solo van en una dirección. Sin marcha atrás. No hay ranura equivocada.

Etiquetas

Cables marcados. Impreso en las etiquetas aislantes o termorretráctiles. Un mazo de cables de electrodomésticos con etiquetas significa menos tiempo en la línea. Menos tiempo en el taller de reparaciones. Vale la pena el costo extra.

Lo que normalmente ves:

• Calibres de cables: 14 a 22 AWG
• Aislamiento: PVC, XLPE, silicona
• Terminales: pala, anillo, pin, desconexión rápida
• Conectores: Molex, JST, TE, personalizados
• Atado: novias, cinta adhesiva, envoltura en espiral
• Etiquetas: impresas, termorretráctiles, etiquetas

¿Dónde encuentras estos arneses?

Lavadoras

Motor, bomba, calentador, válvulas de agua, cerradura de puerta, tablero de control. Todo conectado por un solo arnés. Va desde el tablero hasta cada rincón de la máquina. Recortado para que nada se mueva.

Lavavajillas

Válvula de agua, bomba, calentador, dispensador, tablero de control, pestillo de puerta. El arnés lo encamina todo. Se desliza en su lugar durante el montaje.

Hornos

Elementos calefactores, termostato, ventilador, luz, panel táctil. El calor es el problema. Aquí, un mazo de cables de electrodomésticos utiliza aislamiento de alta temperatura. Silicona o fibra de vidrio. El PVC no es suficiente.

Qué comprobar de un proveedor

Tamaño del cable

Debe ser adecuado para el circuito. Un proveedor de mazos de cables para electrodomésticos debe especificar el calibre correcto. El elemento calentador se vuelve más grande. El circuito de control se hace más pequeño. Si lo mezclan, te sobrecalientas.

Calidad de engarce

Los malos rizos generan calor. El calor provoca fallos. Un buen proveedor utiliza las herramientas correctas y verifica la resistencia al desprendimiento. Cada terminal debe ser consistente.

Enrutamiento

El arnés debe caber dentro del aparato. Ramas en los lugares correctos. Longitudes exactas. Demasiado corto y no llega. Demasiado tiempo y estorba. Un buen proveedor construye según un plano.

Pruebas

Cada arnés debe ser probado. Continuidad. Bermudas. Conexiones correctas. Un proveedor de mazos de cables para electrodomésticos que realiza pruebas detecta problemas antes de que salgan de fábrica.

Etiquetas

Etiquetas claras y permanentes. Un mazo de cables para electrodomésticos con etiquetas ahorra tiempo de montaje y servicio. Los proveedores deben utilizar etiquetas que permanezcan adheridas: etiquetas termorretráctiles o duraderas.

Los electrodomésticos se construyen rápidamente. Sin arneses, la línea se ralentizaría y la calidad se vería afectada. Un mazo de cables para electrodomésticos mantiene todo organizado, acelera la producción y facilita el trabajo de servicio.
