Arnés de cableado de batería de litio: conexiones seguras y confiables

Abra cualquier paquete de baterías de litio. Cables por todas partes. Los gruesos para el poder. Los delgados para detección de voltaje. Más cables para sondas de temperatura. Sin una buena organización, se producen cortocircuitos y lecturas erróneas. un mazo de cables de la batería de litio arregla eso. Agrupa los cables. Evita que se froten. Se asegura de que cada conexión vaya a donde pertenece.

Por qué las baterías de litio necesitan un cableado especial

La alta corriente genera calor. El cable barato no puede soportarlo.

Un paquete de litio puede generar 100 amperios o más. Tanta corriente calienta los cables rápidamente. El aislamiento de PVC normal se ablanda a los 80 grados centígrados. En un día caluroso dentro de una caja de baterías, ya estás cerca de eso. Luego agregue el calor de la corriente. Un buen mazo de cables de batería de litio utiliza aislamiento de alta temperatura. Polietileno reticulado o caucho de silicona. Clasificado para 125 grados. Sin derretirse. Sin pantalones cortos.

La caída de voltaje es otro problema. Un cable largo y delgado pierde voltaje. En un sistema de 48 V, perder 2 V significa una pérdida del 4 por ciento. Alguien tiene que elegir el calibre de cable adecuado para cada conexión. Si se hace mal, el sistema desperdiciará energía.

Cada celda necesita su propio cable

Un paquete de litio de 48 V puede tener 16 celdas seguidas. Cada celda necesita un cable sensor que vaya al sistema de gestión de la batería. Hay 16 cables pequeños allí mismo. Agregue sensores de temperatura. Añade líneas de comunicación. Un mazo de cables de batería de litio tiene que manejarlos todos. Esos pequeños cables deben entrelazarse para cancelar el ruido eléctrico. Si omite la torsión, el BMS obtendrá lecturas de voltaje incorrectas. Entonces podría sobrecargar algunas celdas y subestimar otras.

Qué va dentro del arnés

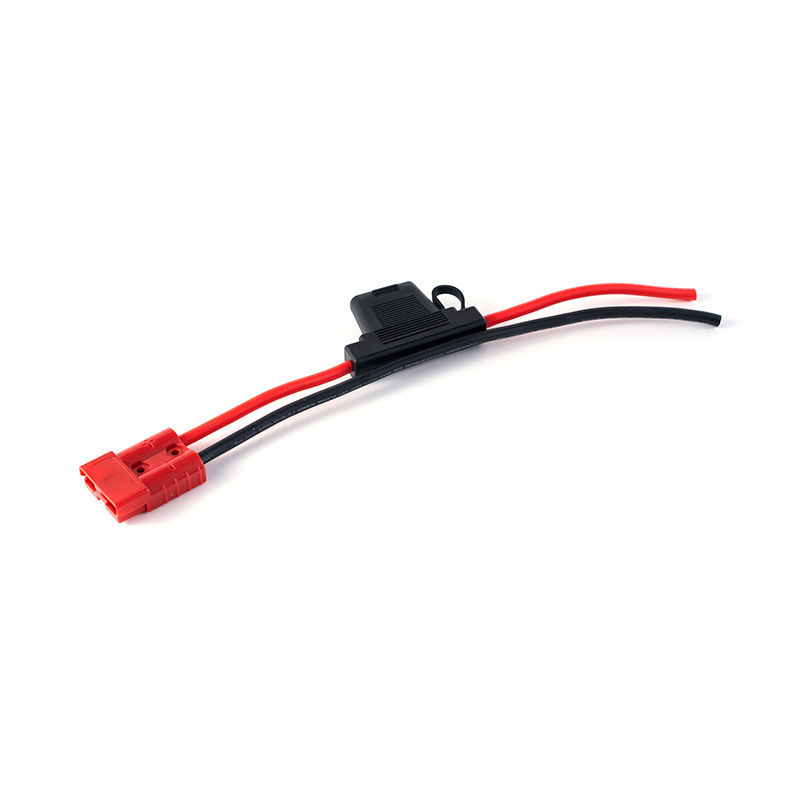

Los cables de alimentación principales llevan corriente al inversor.

Los cables más gruesos del arnés conectan los terminales de la batería al inversor. Generalmente 16 mm², 25 mm² o 35 mm². Los extremos se engarzan con una herramienta hidráulica. Un mal engarzado se calienta y falla. Los cables deben cortarse a la longitud exacta. Demasiado tiempo y se amontonan. Demasiado cortos y no llegan.

Los cables de detección transportan voltajes de celda al BMS

Estos pequeños cables son la parte más importante de todo el arnés. El BMS lee el voltaje de la celda a través de ellos. Si un cable sensor se rompe, el BMS pierde esa celda. Ya no puede equilibrar la manada. Si el cable detecta ruido, la lectura de voltaje es incorrecta.

Esto es lo que necesitan esos cables sensoriales:

• Pares trenzados para anular interferencias.
• Terminales engarzados, no soldados: grietas en la soldadura debido a la vibración
• Colores que coinciden con el pinout de BMS
• Etiquetas en cada cable para que el ensamblador sepa dónde conectarse

Cómo se fabrica un buen arnés

Máquinas para cortar y pelar cables.

Un arnés para un paquete de 16 celdas tiene más de 30 cables. Cada uno tiene una longitud diferente. Cortarlos a mano provoca errores. Máquinas automatizadas cortan y desforran con precisión. La tolerancia de longitud es de más o menos 1 milímetro.

Las pruebas de tracción comprueban los engarces.

Cada terminal se engarza. Luego, la máquina toma una muestra para asegurarse de que se mantenga. El cable debe romperse antes de que el terminal se desprenda. Los buenos proveedores prueban cada lote. Los proveedores baratos realizan pruebas una vez al mes.

Las etiquetas ahorran tiempo

Un arnés sin etiquetas es una pesadilla. Alguien pasa horas rastreando cables. Los errores ocurren. Los buenos arneses tienen etiquetas de tubo retráctil en cada cable. Celda 1 positiva. Celda 2 positiva. Sensor de temperatura 1.

¿Qué sale mal con los arneses baratos?

El aislamiento se derrite y los cables se cortocircuitan

Los arneses baratos utilizan alambre de PVC con capacidad para 80 grados. Dentro de una batería en un día caluroso, la batería alcanza los 70 grados. El cable transporta 50 amperios. El cable en sí alcanza los 90 grados. El PVC se derrite. Cables cortos. El paquete es chatarra.

Los cables de los sensores se rompen por la vibración

Los engarces de los arneses baratos son débiles. El terminal se cae. O el cable se rompe justo en el engarce. La vibración hace el daño. El BMS pierde esa celda. El paquete deja de funcionar.

El arnés no encaja

Los arneses baratos se cortan a mano. El trabajador observa la longitud. Algunos cables son demasiado largos y se amontonan. Otros son demasiado cortos y aprietan. Los cables agrupados se pellizcarán. Los cables pellizcados se desgastan a través del aislamiento. Cortocircuito. Fuego.

Un mazo de cables de batería de litio no es la parte más cara de un paquete de baterías. Pero falla más a menudo que cualquier otra cosa. Los arneses baratos utilizan cables baratos, mal engarzados y sin etiquetas. Los buenos arneses utilizan cables de alta temperatura, engarces verificados y etiquetas claras. Compre a un proveedor que pruebe cada lote. Solicite informes de pruebas de extracción. Su batería depende de ello. El costo adicional no es nada comparado con un incendio.
