中文简体Sistemas de almacenamiento de baterías están en todas partes ahora. Respaldo solar. Carga de vehículos eléctricos. Unidades UPS industriales. Pero dentro de esos gabinetes, los cables corren por todas partes. Muchos cables. Alta corriente. Señales de bajo voltaje. Sensores de temperatura. Líneas de comunicación. Un arnés de almacenamiento de energía organiza todo eso. Agrupa los cables. Los etiqueta. Los protege del calor y las vibraciones. Sin él, los instaladores pasan horas rastreando cables. Con él, el sistema funciona a la primera.
Por qué el almacenamiento de energía necesita un cableado especial
Las altas corrientes y los bajos voltajes significan que la caída de voltaje es un problema real
Una batería solar funciona a 48 V o 400 V. Alta corriente significa cables gruesos. Los cables gruesos son difíciles de doblar. Difícil de encaminar. Un arnés de almacenamiento de energía utiliza el calibre adecuado para cada conexión. Grandes cables de alimentación. Pequeños cables para señales. El arnés los mantiene separados. Los cables de señal junto a los cables de alimentación captan ruido. El arnés tuerce pares de señales o los protege.
La caída de voltaje es más importante en voltajes bajos. Un sistema de 48 V pierde 2 V en un cable largo. Esa es una pérdida del 4 por ciento. En un sistema de 400 V, 2 V no es nada. El diseñador del arnés de almacenamiento de energía calcula la longitud y el calibre del cable para cada conexión. Sin adivinanzas.
Las baterías se calientan durante la carga y descarga.
El calor envejece los cables. El aislamiento se vuelve quebradizo. El cobre se corroe más rápido. Un arnés de almacenamiento de energía utiliza cables de alta temperatura. Clasificación de 105°C o 125°C. El cable estándar es de 80°C. Bien para una lámpara. No está bien dentro de un gabinete de baterías donde la temperatura ambiente alcanza los 60°C.
El arnés también aleja los cables de los puntos calientes. Los propios terminales de la batería se calientan. El arnés mantiene los cables libres. Sin derretirse. Sin pantalones cortos.
¿Qué hay dentro de un Arnés de almacenamiento de energía
Cables de alimentación para conexiones de batería a inversor.

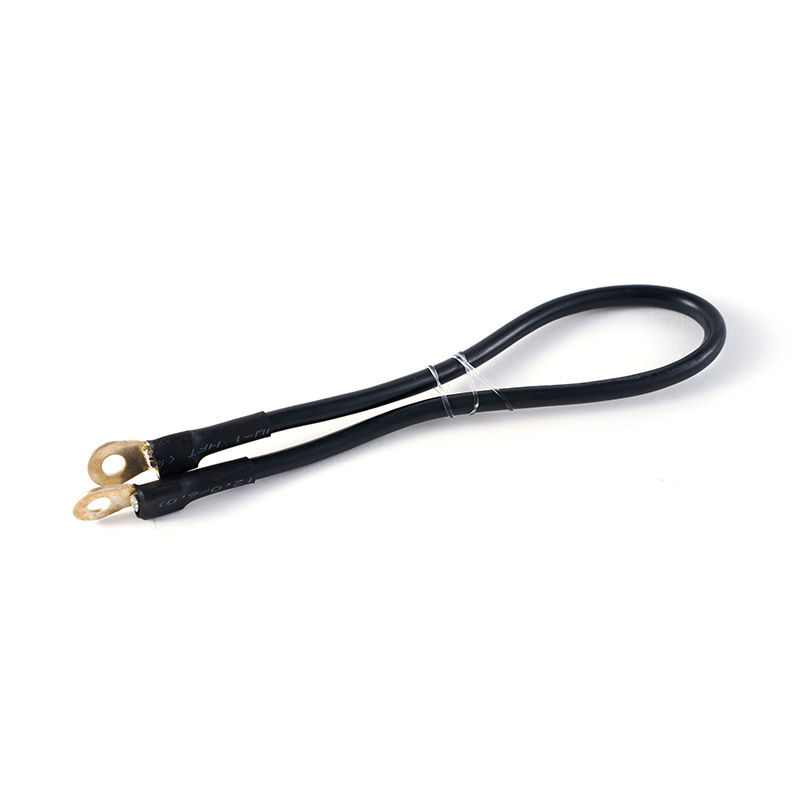

Los cables más gruesos de un arnés de almacenamiento de energía transportan la energía principal. Positivo de batería y negativo al inversor. A menudo, cable de 25 mm², 35 mm² o incluso 50 mm². Las orejetas están engarzadas, no soldadas. Las orejetas soldadas se agrietan por la vibración. Las orejetas engarzadas se mantienen.
El aislamiento es de polietileno reticulado o similar. Cosas difíciles. Resiste la abrasión. No se derrite fácilmente.
Cables de detección para monitoreo del sistema de administración de baterías
Cada celda de la batería necesita monitoreo. Voltaje. Temperatura. A veces actual. Un arnés de almacenamiento de energía incluye cables de pequeño calibre desde cada celda hasta el BMS. Estos cables no llevan energía. Sólo señales. Pero si se rompen, el BMS pierde visibilidad. El sistema se apaga.
Esto es lo que los cables de detección deben hacer de manera confiable:
- Manténgase conectado a través de años de ciclos térmicos
- Evite captar ruido de cables de alimentación cercanos
- Ruta limpia sin quedar atrapado por los módulos de batería
- Termine en el pin correcto en cada conector
- Cables de comunicación para datos de batería a batería.
Varios módulos de batería se comunican entre sí. Autobús CAN o RS485. Un arnés de almacenamiento de energía incluye cables de par trenzado para datos. El giro anula la interferencia. El cable blindado es aún mejor. El blindaje se conecta a tierra solo en un extremo. La conexión a tierra de ambos extremos crea un bucle de tierra.
que bueno Arnés de almacenamiento de energía Está ensamblado
El corte y pelado de cables necesitan precisión
Un arnés de almacenamiento de energía tiene docenas de cables. Cada cable tiene una longitud específica. Corta demasiado corto, no llega. Si lo cortas demasiado, se arruga. Las máquinas automáticas de corte y decapado hacen el trabajo. Tolerancia de longitud más o menos 2 mm. No más.
La longitud del pelado también importa. Si es demasiado largo, el cobre se verá fuera de la terminal. Demasiado corto y el terminal se enganchará en el aislamiento, no en el cobre.
Los terminales engarzados deben cumplir con los estándares de prueba de tracción.
Cada terminal de un arnés de almacenamiento de energía se engarza con una herramienta calibrada. Se mide la altura del engarce. Los rizos de muestra se extraen en un probador. El cable debe romperse antes de que se suelte el engarzado. Sin excepciones.
Los arneses baratos utilizan engarzados deficientes. El terminal se cae del cable dentro del gabinete de la batería. El sistema falla. El técnico pasa horas buscando el cable suelto.
Las etiquetas le indican al instalador dónde va cada conector.
Un arnés de almacenamiento de energía sin etiquetas es una pesadilla. Docenas de cables negros idénticos. ¿Cuál va a la batería 3? ¿Cuál a la batería 4? Los buenos arneses tienen etiquetas de tubo retráctil en cada cable. Batería 1 positiva. Batería 1 negativa. Sensor de temperatura 1. CAN alto. PUEDE bajo.
El instalador funciona rápido. Sin adivinanzas. Sin errores.
¿Qué va mal con lo barato? Arnés de almacenamiento de energíaes
El aislamiento del cable se derrite por el calor de la batería
Los productos baratos de arneses de almacenamiento de energía utilizan alambre de PVC estándar. Clasificación de 80°C. Bien para una lámpara de escritorio. Dentro de un gabinete de baterías, la temperatura ambiente alcanza los 60°C. El cable mismo se calienta debido a la corriente. El aislamiento se ablanda. Cables cortos entre sí. El sistema se apaga. Las baterías se dañan.
Los terminales engarzados se corroen por la vibración y la humedad.
Los gabinetes de baterías no están sellados. Entra humedad. Los terminales baratos tienen un revestimiento fino. Estaño o cobre simple. Se corroen. La resistencia de la conexión aumenta. El terminal se calienta. Más corrosión. Más calor. Al final el terminal falla.
Los buenos terminales tienen un baño grueso de níquel o plata. No se corroen. Años después, todavía brillante.
El arnés no encaja porque las longitudes de los cables son incorrectas
Los arneses baratos se cortan a mano. El trabajador observa la longitud. Algunos cables son demasiado largos. Algunas demasiado cortas. El instalador fuerza el arnés dentro del gabinete. Los cables quedan atrapados debajo de los módulos de batería. El aislamiento se desgasta. Cortocircuito. Riesgo de incendio.
Un arnés de almacenamiento de energía parece sencillo. Cables. Terminales. Conectores. Pero un arnés defectuoso acaba con todo el sistema de batería. Un buen arnés funciona durante años. Compre a un proveedor que utilice alambre de alta temperatura, engarzado de precisión y etiquetado claro. Pruebe una muestra antes de pedir cien. La hora que dedica a realizar pruebas le ahorra días de resolución de problemas posteriores. Las baterías son caras. El arnés que los conecta no debe ser el eslabón débil.
