Arnés de almacenamiento de energía: el cableado de alta resistencia detrás de los sistemas de baterías

Ingrese a cualquier instalación solar, sala de energía de respaldo o estación de carga de vehículos eléctricos. Enormes estantes de baterías se alinean en las paredes, almacenando energía para cuando sea necesaria. Entre esas baterías y los inversores, disyuntores y cargas se extiende una red de cables de gran calibre: gruesos, aislados y terminados con precisión. Ese es el arnés de almacenamiento de energía . Detrás de cada arnés confiable se encuentra una fábrica de arneses de almacenamiento de energía, una instalación que ensambla el cableado de alta corriente que conecta los módulos de batería con el resto del sistema de energía.

Qué hace realmente este arnés

Transporta alta corriente entre las baterías y el resto del sistema.

Las baterías se descargan a cientos de amperios durante los picos de demanda. El arnés transporta esa corriente desde los terminales de la batería a las barras colectoras, a través de contactores y al inversor. Una fábrica de arneses de almacenamiento de energía utiliza cables de cobre de gran calibre (normalmente de 2 AWG a 4/0) con aislamiento clasificado para el voltaje, a menudo de 600 V a 1500 V CC.

Conecta módulos de batería en cadenas y bancos.

Los módulos de batería individuales deben conectarse en serie para alcanzar el voltaje del sistema y en paralelo para alcanzar la capacidad del sistema. El arnés encamina estas conexiones entre módulos, uniendo terminales positivos a terminales negativos de unidades adyacentes. Una fábrica de arneses de almacenamiento de energía produce arneses con tipos de conectores coincidentes y longitudes precisas para que los módulos puedan apilarse e interconectarse sin holguras ni tensiones.

Por qué es importante el arnés

Una mala conexión genera calor y riesgo de incendio

A alta corriente, cualquier resistencia en una terminación genera calor. Un terminal suelto o un cable de tamaño insuficiente pueden alcanzar temperaturas peligrosas en cuestión de minutos. Una fábrica de arneses de almacenamiento de energía utiliza engarzados de precisión y ensamblajes controlados por torsión para garantizar que las conexiones se mantengan frías bajo carga.

La caída de voltaje reduce la eficiencia del sistema

Los sistemas de almacenamiento de energía están diseñados para ofrecer una eficiencia de ida y vuelta: cargar, descargar y mantener bajas las pérdidas. Los cables de tamaño insuficiente o los tramos excesivamente largos desperdician energía en forma de calor. Una fábrica de arneses de almacenamiento de energía calcula el calibre y la longitud del cable para cada aplicación para mantener la caída de voltaje dentro de los límites de diseño.

Los cables de señal no deben captar ruido.

El sistema de gestión de baterías se basa en lecturas de voltaje precisas. Un cable sensor ruidoso puede hacer que el BMS malinterprete el estado de la celda y active falsas alarmas. Una fábrica de arneses de almacenamiento de energía protege los cables de señal o los tuerce en pares para cancelar el ruido.

Los componentes de un arnés de almacenamiento de energía

Los cables de alimentación

Cobre trenzado, estañado para resistencia a la corrosión. El calibre depende de la corriente: los sistemas residenciales más pequeños pueden usar 2 AWG, mientras que las instalaciones a escala de servicios públicos usan 4/0 o más. Una fábrica de arneses de almacenamiento de energía selecciona el tipo de aislamiento: PVC para sistemas de 600 V, XLPE o silicona para voltajes y temperaturas más altos.

las terminaciones

Terminales engarzados (terminales de anillo o conectores de compresión) que se atornillan a terminales de batería, barras colectoras y entradas de inversor. Una fábrica de arneses de almacenamiento de energía utiliza engarzadores hidráulicos con juegos de troqueles específicos para cada tamaño de orejeta. Cada engarce se inspecciona para determinar la compresión adecuada y se prueba la tracción de cada lote.

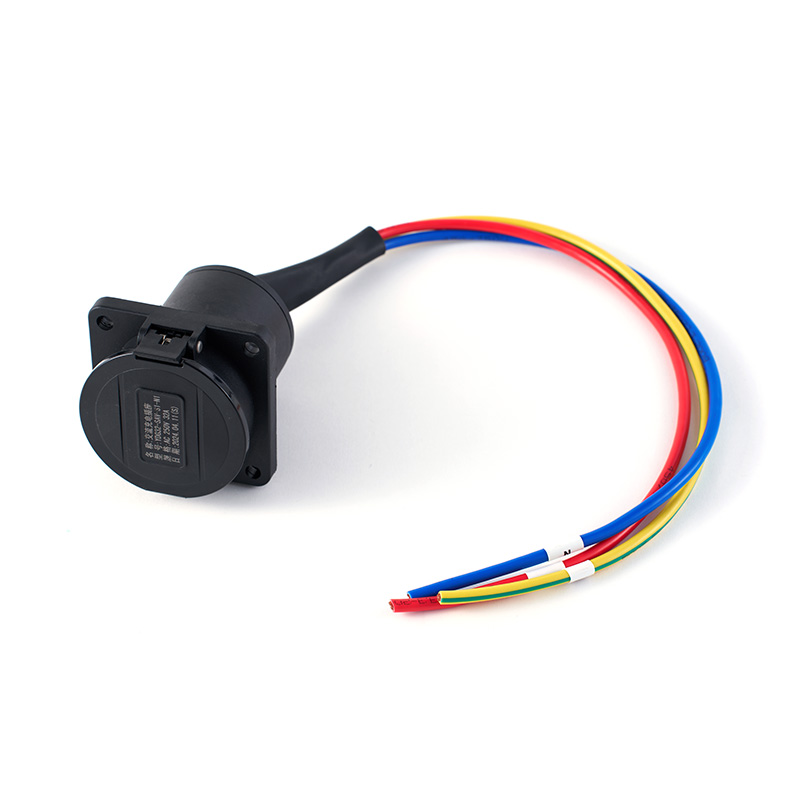

Los conectores

Cuando los arneses deben desconectarse para mantenimiento, se utilizan conectores especializados. Conectores resistentes estilo Anderson para alimentación de CC y conectores multipin para cables de detección. Una fábrica de arneses de almacenamiento de energía selecciona conectores clasificados para voltaje y corriente, con codificación para evitar la polaridad inversa.

la proteccion

Conductos, fundas trenzadas o tubos termorretráctiles sobre los cables. Cuando los cables pasan a través de marcos metálicos, los ojales protegen contra la abrasión. Una fábrica de arneses de almacenamiento de energía agrega protección adecuada a la instalación: más en gabinetes exteriores, menos en racks interiores.

Cómo se construye el arnés

Cortar cables a longitudes exactas

Los cables de alimentación se cortan a la longitud especificada, normalmente más unas pocas pulgadas para los bucles de servicio. Una fábrica de arneses de almacenamiento de energía utiliza cortadores de alta resistencia que no deforman los hilos de cobre. Los cables de señal se cortan y pelan en equipos separados.

Terminales de engarce con fuerza controlada

El terminal se coloca sobre el cable pelado y una engarzadora hidráulica aplica el tonelaje correcto. Una fábrica de arneses de almacenamiento de energía sigue las especificaciones del fabricante de orejetas para la selección de troqueles y la presión de engarzado. Si se presiona muy poca, la orejeta se desprende. Demasiado y los hilos de cobre se rompen.

Montaje y enrutamiento

Los cables y los hilos de señal se colocan en una tabla de enrutamiento que posiciona cada cable con respecto a los demás. Los puntos de bifurcación se establecen donde los cables de alimentación se dividen en diferentes baterías o los cables de detección salen al BMS. Una fábrica de arneses de almacenamiento de energía utiliza bridas para cables o cordones para asegurar el paquete.

Pruebas bajo carga

Cada arnés se prueba de continuidad. Muchos se someten a pruebas de alto potencial para verificar la integridad del aislamiento a voltaje elevado. Una fábrica de arneses de almacenamiento de energía también puede realizar pruebas de resistencia en cada cable de alimentación para confirmar que la combinación de cable y engarzado cumpla con el valor de miliohmios especificado.

Tipos de arneses de almacenamiento de energía

Arneses de módulo a módulo

Cables cortos que unen baterías adyacentes dentro de un bastidor. Por lo general, de 12 a 24 pulgadas de largo, con orejetas en ambos extremos. Una fábrica de arneses de almacenamiento de energía los produce en juegos combinados para que cada módulo se conecte de manera idéntica.

Arneses de bastidor a barra colectora

Cables más largos que transportan energía desde el rack hasta la barra colectora común. Estos pueden tener de 3 a 6 pies de largo, con orejetas en un extremo y terminales de anillo grandes en el otro. Una fábrica de arneses de almacenamiento de energía los dimensiona para la corriente completa del bastidor.

Arneses de cables de detección BMS

Cables multiconductores con alambres de pequeño calibre terminados en un conector multipin en un extremo y terminales individuales en el otro. Un arnés de almacenamiento de energía colorea y etiqueta de fábrica cada conductor de acuerdo con el cuadro de cableado BMS.

Lo que distingue a una buena fábrica

Calidad de engarce y documentación

El engarce es el punto de falla más común en los sistemas de alta corriente. Una fábrica confiable de arneses de almacenamiento de energía mantiene registros de pruebas de tracción para cada tipo de orejeta y proporciona esos registros a pedido. La altura y el ancho del engarce se miden y registran.

Precisión del aislamiento y calibre del cable

Un cable mal especificado (demasiado pequeño para la corriente) crea un riesgo de incendio. Una fábrica seria verifica dos veces el calibre y el aislamiento antes de cortar. El aislamiento debe estar clasificado para el voltaje del sistema, a menudo 1000 V o 1500 V CC.

Trazabilidad

Cada arnés debe llevar un número de serie vinculado a los registros de lotes de material y a los resultados de las pruebas. Si algo falla en el campo, la trazabilidad identifica si el problema fue un lote específico de terminales, cables o configuraciones de engarzado.

Experiencia con CC de alto voltaje.

Los sistemas de CC son menos indulgentes que los de CA. Los arcos son más difíciles de extinguir. Los errores de polaridad provocan fallos catastróficos. Una fábrica de arneses de almacenamiento de energía con experiencia en sistemas de CC comprende estos riesgos y diseña los arneses en consecuencia.

Compatibilidad con tipos de terminales de batería

Las baterías tienen diferentes diseños de terminales: pernos, cuchillas, conectores atornillados. Una buena fábrica ofrece múltiples tipos de orejetas y puede sugerir alternativas. También comprenden las especificaciones de torsión para los pernos terminales.

Una fábrica de arneses de almacenamiento de energía produce el cableado de alta resistencia que mantiene unidos los sistemas de baterías. Los buenos controlan el tamaño del cable, la calidad del engarzado, la consistencia del enrutamiento y las pruebas. Ofrecen puentes de módulo a módulo, alimentadores de bastidor a barra colectora y haces de cables de detección BMS. Documentan su trabajo y lo respaldan. El resultado es un arnés que transporta alta corriente de forma segura, ofrece eficiencia a través de baja resistencia y proporciona monitoreo confiable a través de un cableado de señal limpio. Elija una fábrica que comprenda las consecuencias de un arnés defectuoso, porque en el almacenamiento de energía, los cables entre las baterías son tan críticos como las baterías mismas.
